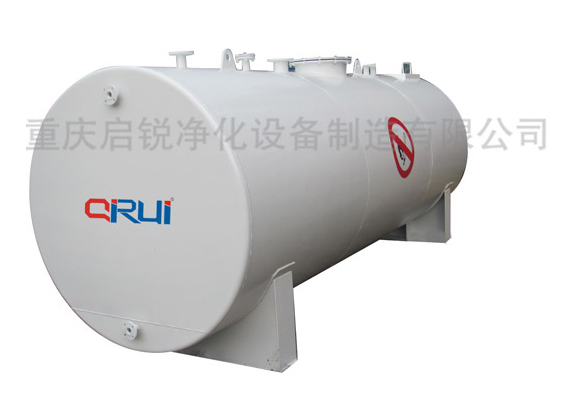

臥式油罐（Horizontal oil tank）是用以儲存原油、植物油，化工溶劑、水或其他石油產品的長形容器。臥式油罐是由端蓋及臥式圓形或橢圓形罐壁和鞍座所構成，通常用于生產環節或加油站。臥式油罐的容積一般都小于100立方米，它一般為圓形、橢圓形，也有其他不規則形狀。

設備介紹

臥式圓柱形油罐應用也極為廣泛。由于它具有承受較高的正壓和負壓的能力，有利于減少油品的蒸發損耗，也減少了發生火災的危險性。它可在機械，一成批制造，然后運往工地安裝，便于搬運和拆遷，機動性較好。缺點是容量一般較小，用的數量多，占地面積大。它適用于小型分配油庫、農村油庫、城市加油站、部隊野戰油庫或企業附屬油庫。在大型油庫中也用來作為附屬油罐使用，如放空罐和計量罐等。

分類

按用途

1、地上油罐

地上油罐指的是油罐基礎高于或等于相鄰區域低標高的油罐，或油罐埋沒深度小于本身高度一半的油罐。地上油罐是煉油企業常見的一類油罐，它易于建造，便于管理和維修，但蒸發損耗大，著火危險性較大。

2、埋地油罐

地下油罐指的是罐內高油面液位低于相鄰區域的低標高0．2m，且罐頂上覆土厚度不小于0．5m的油罐。這類油罐損耗低，著火的危險性小。

3、半地下油罐

半地下油罐指的是油罐埋沒深度超過罐高的一半，油罐內高油面液位比相鄰區域低標高不高出2m的油罐。

按形狀

1、圓形油罐

把罐壁卷制成正圓形的油罐。

2、橢圓油罐

把罐壁卷制成橢圓形的油罐。

3、異形油罐

把罐壁卷制成其他形狀的油罐。

按材料

1、碳鋼油罐

一般采用Q235鋼材制作的油罐，大部分石油庫，加油站，工廠的油罐都用這個材料制作。

2、不銹鋼油罐

一般采用202、304、316、321不銹鋼材制作的油罐，一般用在食品，化工、釀酒乳業等。不銹鋼罐有較強的耐腐性，它不受外界空氣及水中余氯腐蝕，在常壓下使用壽命可達100 年以上。

3、玻璃鋼油罐

一般用在耐腐蝕、電絕緣、隔熱的工業中。

4、鋼筋混凝土油罐

常做成圓筒形結構。罐體由頂蓋、壁板和底板三部分組成。一般用于儲存重質油品。這類油罐具有省鋼材、耐久性好，維修費用低和油品損耗小等優點，但施工工序較多、周期較長。半地下式或地下式鋼筋混凝土油罐還具有防火性能好、罐間距小、壁板溫差小等優點。當油罐容量較大時，多采用預應力混凝土油罐,施加環向預應力。

5、耐油橡膠油罐

橡膠油罐，由橡膠罐體、隔板、油口塞和帆布外包皮組成，橡膠罐體上方有油口，內腔有兩塊隔板，隔板上有漏油孔，油口上有油口塞，橡膠罐體由帆布外包皮和拉繩固定在運輸工具上，當罐體不裝油時可折疊包裝，同時裝運其它貨物，使運輸工具不放空，減輕了鐵路、公路貨運負荷，減少運費。本實用新型適用于汽車、火車和油輪的油料運輸。

6、磚石砌油罐

一般容量為2000米3以下。當壁高增大時，滲透壓力也增大而易滲漏，因此壁高多控制在6米以下。磚石砌體的抗?jié)B性能差，施工時，要求砌體砌筑密實,砂漿飽滿，并在罐內側采取有效的抗?jié)B措施,如采用鋼絲網水泥砂漿抹面層或防滲涂料等。中國已采用繞絲預應力方法來增大容量和提高抗裂性能。用鋼筋混凝土和磚石建造的油罐和油池，其結構構造要求和計算原則見水池。非金屬油罐、油池對地基的沉降較敏感，因此對軟弱或土質不均勻的地基，必須進行地基處理。
